Ahoj! Ako dodávateľSkriňa na ovládanie napájania, S relé v týchto skriniach som mal dosť skúseností. Dnes sa s vami podelím o to, ako používať relé v rozvodnej skrini.
Čo sú relé?
Najprv si povedzme, čo sú relé. Relé je v podstate elektricky ovládaný spínač. Na ovládanie otvárania a zatvárania kontaktov využíva elektromagnet. Keď na cievku relé aplikujete malý elektrický prúd, vytvorí sa magnetické pole. Toto magnetické pole potom stiahne kontakty k sebe alebo od seba, v závislosti od typu relé.
Relé sú veľmi užitočné v riadiacich skriniach napájania, pretože vám umožňujú ovládať vysokovýkonné obvody pomocou signálov s nízkym výkonom. Môžete mať napríklad riadiaci obvod, ktorý pracuje pri niekoľkých voltoch a niekoľkých miliampéroch, ale potrebujete ovládať motor, ktorý beží na stovkách voltov a desiatkach ampérov. Relé môže preklenúť túto medzeru.
Typy relé pre skrine riadenia výkonu
Existuje niekoľko typov relé, ktoré môžete použiť vo výkonovej riadiacej skrini.
Elektromechanické relé
Tieto sú najbežnejším typom. Majú pohyblivé časti, ako sú kontakty, ktoré sa otvárajú a zatvárajú. Sú spoľahlivé a dokážu zvládnuť široký rozsah napätí a prúdov. Elektromechanické relé sú skvelé pre aplikácie, kde potrebujete spínať veľké množstvo energie.
Polovodičové relé
Polovodičové relé nemajú žiadne pohyblivé časti. Namiesto toho používajú polovodičové zariadenia na riadenie toku elektriny. Sú rýchlejšie ako elektromechanické relé a sú menej náchylné na opotrebovanie. Sú dobrou voľbou pre aplikácie, kde potrebujete vysokorýchlostné prepínanie alebo kde chcete znížiť hluk.
Jazýčkové relé
Jazýčkové relé používajú jazýčkový spínač, čo je pár magnetických kontaktov utesnených v sklenenej trubici. Sú veľmi citlivé a možno ich použiť pre nízkoprúdové aplikácie. Majú tiež malú veľkosť, vďaka čomu sú vhodné na použitie v kompaktných skriniach napájania.
Ako nainštalovať relé v skrini riadenia napájania
Teraz sa pozrime na to, ako nainštalovať relé do rozvodnej skrine.
Krok 1: Plánovanie
Než začnete čokoľvek inštalovať, musíte plánovať. Zistite, kam namontujete relé. Musíte sa uistiť, že je pre ne dostatok miesta a že sú ľahko dostupné pre údržbu. Zvážte aj teplo generované relé. Nechcete, aby sa prehrievali, preto sa uistite, že je tam správne vetranie.
Krok 2: Montáž relé
Väčšina relé sa dodáva s montážnymi otvormi. Môžete použiť skrutky alebo spony, aby ste ich pripevnili na panel vo vnútri rozvodnej skrine. Uistite sa, že montážny povrch je rovný a čistý. Ak sa relé bude nachádzať v prostredí s vysokými vibráciami, možno budete chcieť použiť držiaky na tlmenie vibrácií.
Krok 3: Zapojenie relé
Zapojenie je zásadným krokom. Najprv identifikujte svorky cievky a kontaktné svorky relé. Svorky cievky sú miestom, kde privádzate riadiace napätie. Kontaktné svorky sú tam, kde je pripojená záťaž.
Pri zapájaní sa uistite, že používate správnu veľkosť drôtu. Drôt by mal byť schopný zvládnuť prúd, ktorý ním bude pretekať. Taktiež použite správnu izoláciu, aby ste predišli skratom. V závislosti od preferencií a typu relé môžete použiť káblové konektory alebo spájkovať spoje.
Použitie relé pre rôzne aplikácie v skrini riadenia výkonu
Ovládanie motora
Relé sa bežne používajú na riadenie motorov v rozvodných skriniach. Na spustenie a zastavenie motora môžete použiť relé. Napríklad, keď privediete riadiaci signál na cievku relé, kontakty sa zatvoria a napájanie sa odošle do motora. Po odstránení riadiaceho signálu sa kontakty otvoria a motor sa zastaví.
Ovládanie osvetlenia
Na ovládanie osvetlenia môžete použiť aj relé. Vo veľkej budove môžete mať rozvodnú skriňu, ktorá ovláda všetky svetlá. Relé môžete použiť na zapnutie a vypnutie svetiel na základe plánu alebo vstupu senzora.
Ochrana proti nadmernému prúdu
Na nadprúdovú ochranu je možné použiť relé. Môžete použiť prúdové relé, ktoré monitoruje prúd pretekajúci obvodom. Ak prúd prekročí určitú hodnotu, relé sa vypne, otvorí kontakty a preruší napájanie obvodu.
Riešenie problémov s relé v skrini riadenia napájania
Niekedy môže dôjsť k poruche relé. Tu sú niektoré bežné problémy a ako ich vyriešiť.
Relé neprepína
Ak relé nespína, najskôr skontrolujte ovládacie napätie. Uistite sa, že na cievku je privedené dostatočné napätie. Ak je napätie v poriadku, skontrolujte kontinuitu cievky. Zlomená cievka zabráni fungovaniu relé.
Prilepenie kontaktov
Kontakty sa môžu prilepiť v dôsledku iskrenia alebo prehriatia. Ak sú kontakty prilepené, možno budete musieť vymeniť relé. Môžete tiež skúsiť vyčistiť kontakty čističom kontaktov, ale môže to byť len dočasná oprava.
Nadmerný hluk
Ak relé vydáva nadmerný hluk, môže to byť spôsobené uvoľnenou montážou alebo problémom s pohyblivými časťami. Skontrolujte upevnenie a uistite sa, že je bezpečné. Ak problém pretrváva, možno budete musieť vymeniť relé.
Záver
Používanie relé v rozvodnej skrini je nevyhnutnou súčasťou mnohých elektrických systémov. Či už riadite motory, svetlá alebo chránite pred nadprúdom, relé zohrávajú kľúčovú úlohu. Ako aSkriňa na ovládanie napájaniadodávateľa, na vlastnej koži som videl, aké dôležité je použiť správne relé a správne ich nainštalovať.

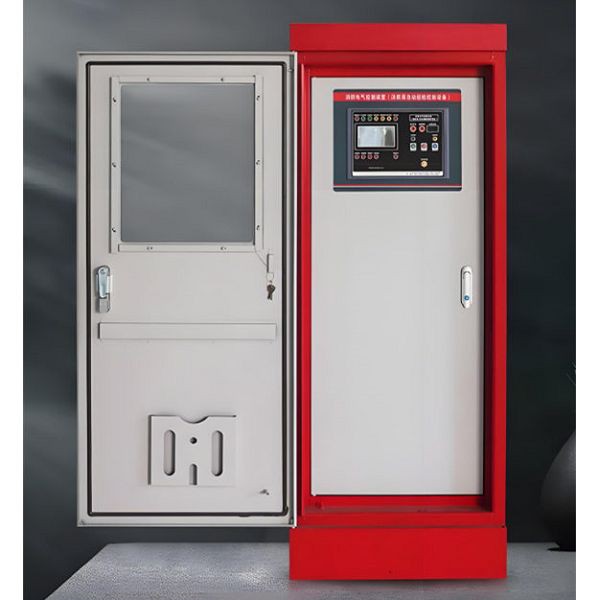

Ak hľadáte rozvodnú skriňu napájania alebo potrebujete viac informácií o používaní relé vo vašej aplikácii, neváhajte a oslovte. Môžeme vám poskytnúť vysoko kvalitné rozvodné skrine a odborné poradenstvo pri výbere a inštalácii relé. Môžete tiež preskúmať naše ďalšie produkty, naprSkriňa pneumatického ovládaniaaPriemyselná elektrická skriňa. Poďme sa porozprávať o vašich konkrétnych potrebách a uvidíme, ako vám môžeme pomôcť.
Referencie
- Príručka elektrotechniky, tretie vydanie
- Relay Handbook od Potter & Brumfield
